Detailní návod na ztišení HDD

Jestliže máte tichý počítač, zůstává nejčastěji harddisk jako jediný zdroj hluku. Vibrace jím způsobené (otáčení ploten a přeskakování hlaviček při čtení či zápisu) se přenášejí do casu, kde se ještě díky připevnění přímo na šasi zesilují. Ale i proti tomu se dá něco udělat. Sice harddisk neztišíme úplně, ale alespoň odstraníme nepříjemné vibrace.

Pomocí gumových O kroužků harddisk zavěsíme do vzduchu v 5,25" pozici. Toto upevnění je velmi dobré i pro přepravu počítače na LAN-party, protože harddisk je stabilně připevněný a je odolnější proti otřesům.

Potřebujeme: 4ks gumové O kroužky
10mm vysoký a 3mm silný hliníkový pásek
Malé úzké ploché kleště
Dremel brusku nebo vrtačku
3mm samořezné šroubky
Kulatý pilník

hdd

Toto jsou gumové O kroužky na kterých bude harddisk zavěšen.

hdd

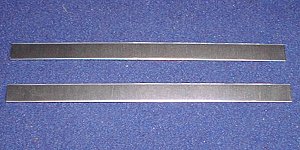

Dva hliníkové pásky, které upravíme na přichycení O kroužků k harddisku.

Postup:

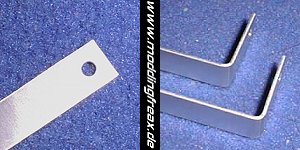

Na jeden konec hliníkového pásku vyvrtáme díru pro první upevňovací šroub k harddisku. Zhruba v prostředku, mezi prvním a druhým šroubkem, hliníkový pruh pomocí malých úzkých plochých kleští ohneme o 90°.

hdd

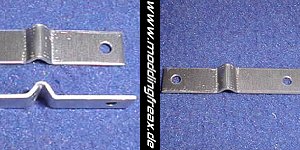

Pak kousek od ohybu opět materiál ohneme o něco zpátky. Vzniklé vyvýšení by mělo být asi tak na jeden O kroužek.

Teď si pečlivě označíme druhou díru a vyvrtáme. Ještě než se pustíme do dalšího ohýbání, zkusmo pásek přišroubujeme k harddisku.

hdd

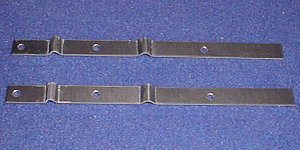

Tyto kroky opakujeme do té doby, až budou pásky vypadat zhruba jako na obrázku. Potom je zkrátíme na velikost harddisku a ostré hrany obrousíme kulatým pilníkem, aby nedošlo k poškození O kroužků (časem by se mohl o ostrou hranu přeřezat).

hdd

A nyní přiděláme hotové pásky i s gumovými O kroužky k harddisku.

hdd

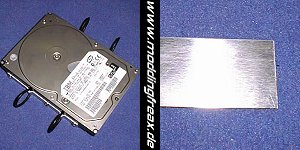

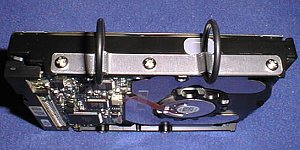

Zde je vidět harddisk s přidělanými O kroužky na obou stranách.

hdd

Teď se vrhneme na úchytky. Ty vyrobíme stejným způsobem, pouze s tím rozdílem, že budeme potřebovat čtyři malé úchytky (viz. obrázek). Také zde obrousíme ostré hrany pilníkem.

hdd

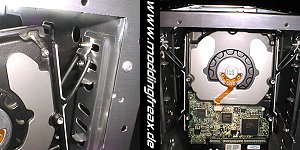

Jestliže máme vše hotové, začneme s montáží disku do casu. Harddisk nejdříve přichytíme na jedné straně. Šrouby pořádně utáhneme.

hdd

Pak přiděláme i druhou stranu.

Nyní je disk přichycený ke casu pomocí gumových O kroužků.

hdd

Posunutím úchytek nastavíme optimální výšku.

hdd

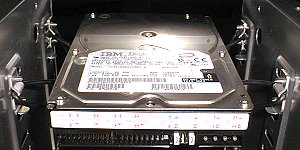

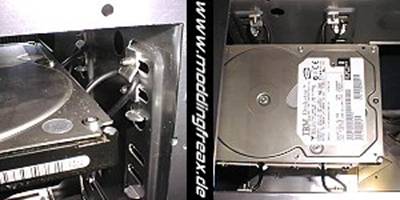

A takhle vypadá výsledek. Teď už je disk skoro neslyšitelný.

hdd

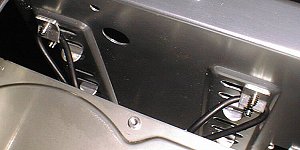

Zde je ještě detailní pohled.

hdd
